Alles, was Sie über Projektoren wissen müssen

TL;DR

Um den richtigen Projektor für video mapping auszuwählen, müssen Sie das Projektionsverhältnis und das Umgebungslicht von der Veranstaltungsort (Lumen) sowie die Lichtquellentechnologie (Laser oder Lampe). Die Kenntnis dieser Spezifikationen garantiert ein helles, scharfes Bild. In Kombination mit benutzerfreundlicher mapping-Software wie HeavyM hilft Ihnen die richtige Hardware dabei, mühelos atemberaubende, immersive Bildwelten zu schaffen.

Die projizierte Helligkeit

Die projizierte Helligkeit entspricht der Leistung des vom Projektor ausgestrahlten Lichts. Es wird in Lumen gemessen. Je höher die Lumenanzahl, desto leistungsstärker und somit heller ist der Projektor. Wie bereits erwähnt, Helligkeit allein reicht nicht aus. Alle projektbezogenen Einschränkungen, die die theoretische Leistung des Projektors verringern könnten, müssen berücksichtigt werden: Umgebungslicht, gewünschte Bildgröße und Material der Oberfläche.

Im Allgemeinen ist mapping eine Eine Technik, die in dunklen Räumen oder nachts angewendet werden soll. Es ist Es ist unmöglich, bei Tageslicht ein mapping zu erstellen, selbst bei 20.000 Lumen 🙂

Die Lichtquelle eines Projektors ist ein entscheidender Faktor, der dessen Gesamtleistung beeinflusst. Es gibt drei Haupttypen von Lichtquellentechnologien: herkömmliche Lampen, LEDs (Leuchtdioden) und Laser.

Herkömmliche Lampen, Die oft als Kurzbogenlampen bezeichneten Lampen sind seit langem der Standard für Projektoren. Sie bieten eine hohe Helligkeit, haben jedoch in der Regel eine kürzere Lebensdauer, die typischerweise zwischen 1.000 und 3.000 Stunden liegt. Außerdem müssen sie regelmäßig ausgetauscht werden, was die Gesamtbetriebskosten des Projektors erhöhen kann.

LEDs, Andererseits handelt es sich um eine neuere Lichtquellentechnologie, die mehrere Vorteile bietet. Sie eine deutlich längere Lebensdauer haben, oft bis zu 20.000 Stunden oder mehr, und sie verbrauchen weniger Energie als herkömmliche Lampen. LEDs außerdem sofort ein- und ausschalten, wodurch Aufwärm- und Abkühlphasen entfallen. Allerdings, LED-Projektoren weisen in der Regel eine geringere Helligkeit auf als herkömmliche Lampenprojektoren, auch wenn dieser Unterschied durch den technologischen Fortschritt immer weniger ins Gewicht fällt.

Projektoren mit Laser Laser gehören zu den modernsten Lichtquellen auf dem Markt. Wie LEDs haben auch Laser eine sehr lange Lebensdauer von über 10.000 Stunden und verbrauchen weniger Energie als herkömmliche Lampen. Laser bieten zudem eine hervorragende Farbqualität und hohe Helligkeit, Dadurch eignen sie sich ideal für professionelle und anspruchsvolle Anwendungen. Allerdings sind sie in der Regel teurer als Lampen- oder LED-Projektoren.

Auflösung

Die Auflösung eines jeden Projektors gibt seine maximale Pixelanzahl an. Je mehr Pixel vorhanden sind, desto schärfer ist das Bild. Tatsächlich gilt: Je höher die Pixelanzahl, desto weniger lassen sich die einzelnen Pixel mit bloßem Auge unterscheiden.

Die Auflösung sollte so nah wie möglich an der der Quelle liegen. Wenn der Inhalt, den Sie projizieren möchten, in Full HD (1080p) vorliegt, sollten Sie sich für einen Projektor mit Full-HD-Auflösung entscheiden und nicht für einen mit geringerer Auflösung, wie beispielsweise einen HD-Projektor. Andernfalls könnten Sie vom Ergebnis enttäuscht sein.

Für ein klares Bild, Wir empfehlen, Inhalte und einen Projektor mit einer Auflösung von mindestens HD (720p) zu verwenden.

Beachten Sie außerdem, dass Unabhängig von der Auflösung können Pixel bei der Projektion auf nicht ebene Oberflächen größer und deutlicher sichtbar erscheinen. Versuchen Sie stets, die optimale Aufstellungsposition für Ihren mapping projektor zu finden, um Bildverzerrungen zu vermeiden.

Weitere Informationen zur Bildauflösung finden Sie unter, Sie können den Abschnitt zur Darstellung grafischer Konzepte zu Rate ziehen.

Seitenverhältnis und Zoom

Die Bildgröße und die Projektionsentfernung stehen in einem sehr einfachen mathematischen Zusammenhang: Verhältnis = Wurfweite / Bildbreite.

Das ‘Projektionsverhältnisses‘ ist eine für einen Projektor spezifische Eigenschaft. Es handelt sich um eine Zahl zwischen 0,3 und 12. Je größer diese Zahl ist, desto größer muss die Projektionsentfernung sein. Mit dieser Formel und der Kenntnis von zwei Parametern lässt sich der dritte ganz einfach berechnen.

Einige Projektoren bieten einen Zoombereich von beispielsweise 1,12:1 bis 1,47:1. Das bedeutet, dass sie über einen optischen Zoom verfügen, mit dem sich das Objektiv einstellen und somit die Bildgröße ändern lässt, ohne dass sich die Auflösung ändert.

Beispiel 1: Welchen Projektor sollte man für eine bestimmte Konfiguration wählen?

“Ich möchte ein Bild mit einer Breite von 3 Metern erzielen und habe eine Projektionsentfernung von 4 Metern. Ich muss das erforderliche Verhältnis ermitteln, um den richtigen Projektor auszuwählen. Hier: Verhältnis = 4 / 3 = 1,33. Das bedeutet, ich sollte einen Projektor mit einem Verhältnis von etwa 1,3 wählen.”

Beispiel 2: Wie lässt sich die mögliche Bildgröße bei meinem Projektor und einem bekannten Projektionsabstand ermitteln?

“Ich habe eine Projektionsentfernung von 4 Metern und einen Projektor mit einem Projektionsverhältnis von 0,8. Ich möchte herausfinden, welche Bildgröße ich damit erzielen kann.“.

Hier: 0,8 = 4 / Bildbreite, also Bildbreite = 4 / 0,8 = 5.

”Das bedeutet, dass ich ein Bild mit einer Breite von 5 Metern erhalten kann.“

Projektoren lassen sich anhand ihres Objektivverhältnisses in drei Haupttypen einteilen:

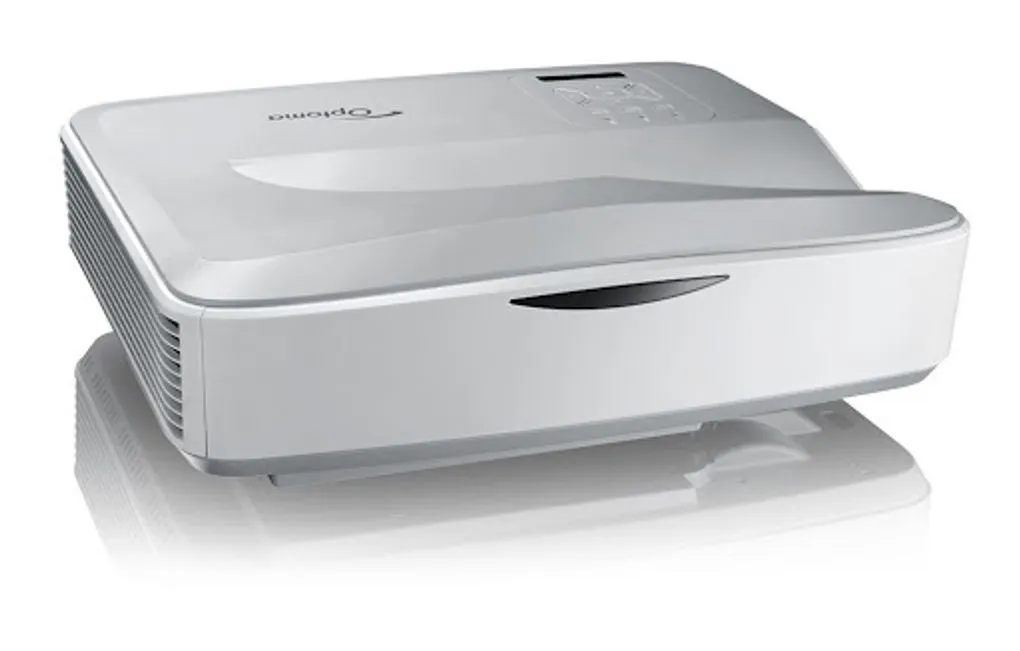

Ultrakurzer Projektionsabstand: Verhältnis < 0,3

Ultrakurzdistanzprojektoren sehen in der Regel ähnlich aus und sind häufig in Klassenzimmern oder Besprechungsräumen zu finden. Sie werden auf einem Tisch aufgestellt, an der Decke montiert oder manchmal sogar mithilfe einer Halterung an derselben Wand wie die Projektionsfläche befestigt.

Da ihr Projektionsverhältnis gering ist, müssen sie sehr nah am projizierten Bild stehen. Aus diesem Grund sind sie nicht unbedingt die erste Wahl für Projektionen. So sind sie beispielsweise nicht optimiert für dreidimensionale Oberflächen aufgrund der sehr kurzen Projektionsentfernung.

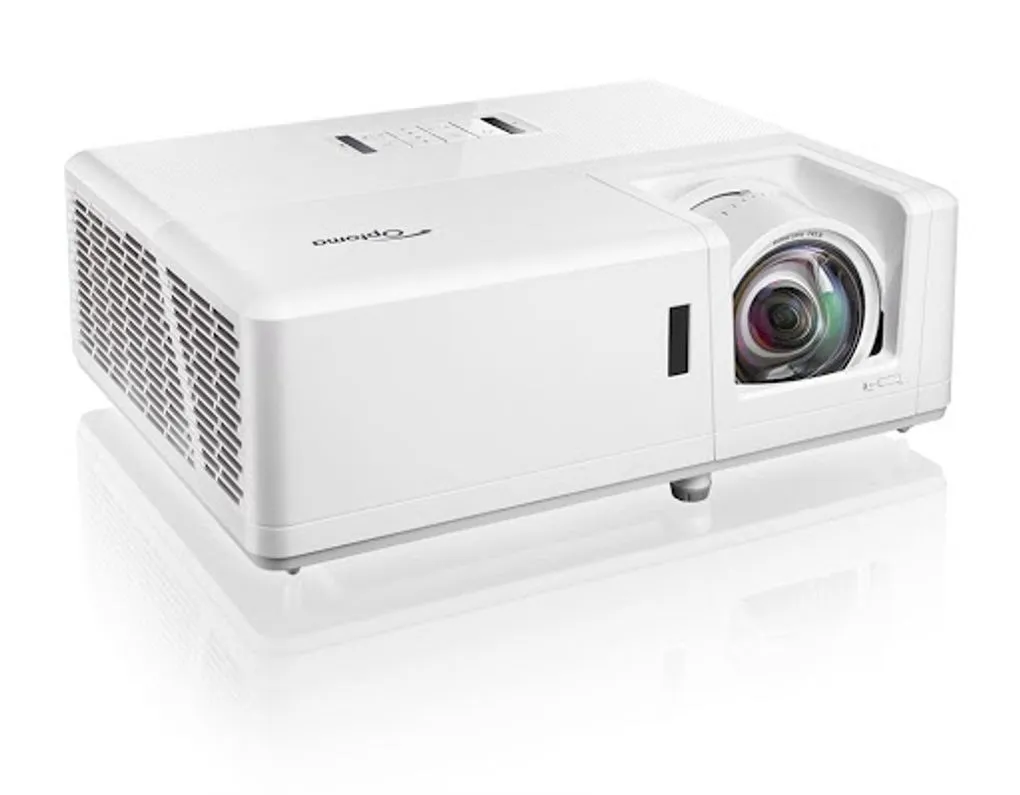

Kurzer Projektionsabstand: 0,5 < Verhältnis < 1

Kurzdistanzprojektoren sind ideal, wenn Sie Bilder projizieren möchten, aber nicht viel Platz um sich herum haben. Diese Modelle sind häufig in Wohnungen als Heimkino-Systeme zu finden und werden in der Regel für Freizeitzwecke.

Dies ist ein häufiges Szenario, wenn der Abstand zur Projektionsfläche gering ist, aber relativ große Flächen abgedeckt werden müssen.

Es gibt eine maximale Wurfweite, die Sie nicht überschreiten dürfen, Andernfalls ist die Qualität des projizierten Bildes nicht optimal: Es kann verschwommen oder pixelig werden.

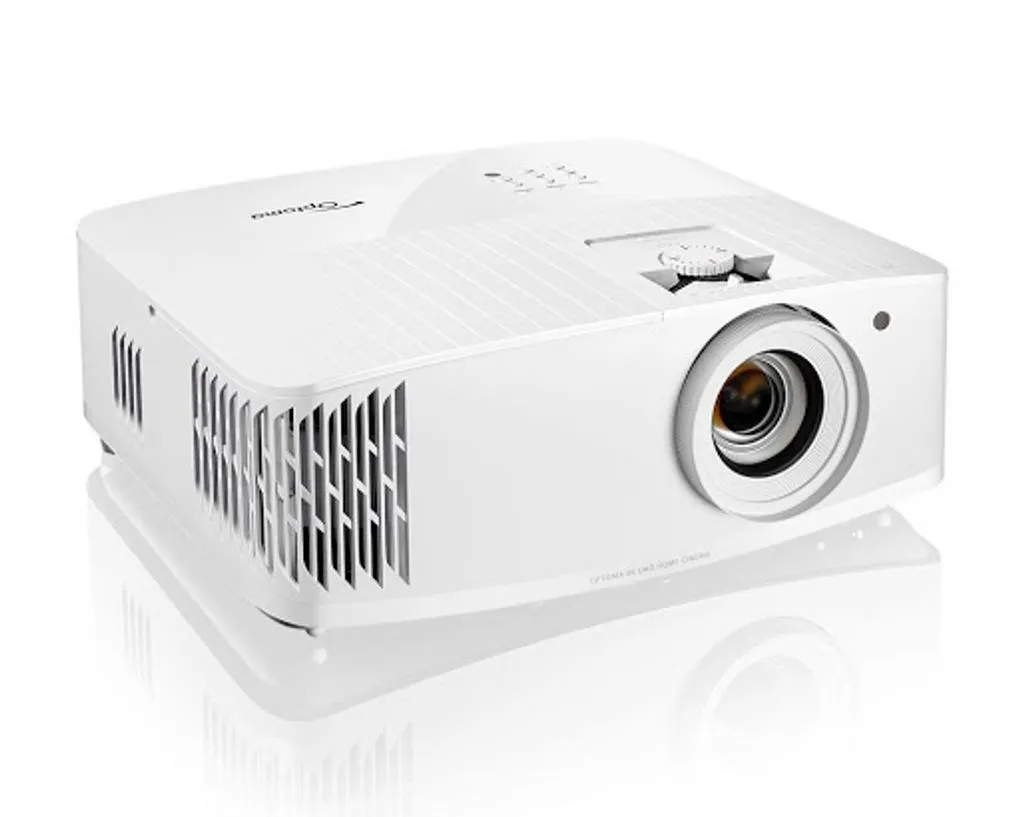

Standard und große Projektionsentfernung: Verhältnis > 1

Projektoren mit Standard-Projektionsabstand bieten einfach eine wesentlich größere Projektionsreichweite als Kurzdistanz- und Ultrakurzdistanz-Projektoren. Sie ermöglichen eine deutlich größere Projektionsreichweite als Kurzdistanz-Projektoren und sind daher die optimale Wahl, wenn keine Einschränkungen hinsichtlich der Projektionsentfernung bestehen.

Farben

In Projektoren kommen verschiedene Schlüsseltechnologien zum Einsatz, um farbige Pixel zu erzeugen: LCD (Flüssigkristallanzeige), DLP (Digital Light Processing) sowie LCoS (Flüssigkristall auf Silizium).

LCD-Projektoren verwenden drei Flüssigkristallpanels, die den Grundfarben des Lichts entsprechen: Rot, Grün und Blau. Die Lichtquelle des Projektors, in der Regel eine Lampe, strahlt Licht aus, das durch diese Paneele hindurchgeht. Die Flüssigkristalle in jedem Panel steuern die Menge der jeweiligen Lichtfarbe, die durchgelassen wird, und erzeugen so die farbigen Pixel, die wir auf dem Bildschirm sehen.

DLP-Projektoren nutzen Millionen von Mikrospiegeln auf einem DLP-Chip. Diese Mikrospiegel neigen sich blitzschnell, um ein Bild zu erzeugen. Zur Farbwiedergabe verwenden die meisten DLP-Projektoren ein Farbrad, das sich zwischen der Lichtquelle und dem DLP-Chip dreht. Dieses Farbrad ist in rote, grüne und blaue Abschnitte unterteilt, und wenn das Licht durch die einzelnen Abschnitte fällt, wird das Bei der DLP-Technologie werden für jede Farbe die entsprechenden Pixel reflektiert. Das Farbrad in DLP-Projektoren kann bei der Projektion von weißem Licht manchmal “Regenbogen”-Effekte verursachen.

LCoS-Projektoren vereinen LCD- und DLP-Technologie. Sie nutzen Flüssigkristalle auf einer reflektierenden Oberfläche, um das Licht zu modulieren. Ähnlich wie bei der LCD-Technologie kommen auch bei der LCoS-Technologie drei Panels für die Grundfarben zum Einsatz. Anstatt jedoch, dass das Licht durch die Flüssigkristalle hindurchgeht, es wird reflektiert und moduliert, genau wie bei der DLP-Technologie.

Wenn Sie auf der Suche nach einem Projektor mit der besten In Bezug auf Helligkeit sowie das Preis-Leistungs-Verhältnis bei der Bildqualität empfehlen wir die DLP-Technologie.

Kontrast

Der Kontrast bezeichnet den Helligkeitsunterschied zwischen Weiß und Schwarz. (das Fehlen von Farbe). Kein Projektor kann Schwarz perfekt darstellen; stattdessen wird ein sehr dunkles Grau angezeigt.

Der Kontrast wird durch zwei Zahlen ausgedrückt: ‘500:1’ (ausgesprochen: 500 zu 1). Je größer der Unterschied zwischen den beiden Zahlen ist, desto besser ist die Kontrastqualität des Projektors.. Das heißt, ein Kontrastverhältnis von 1000:1 ist besser als eines von 500:1.

Hinweis: Ein guter Kontrast ist nicht alles; Umgebungslicht kann den Kontrast beeinträchtigen. Daher wird die Projektion in einem hell beleuchteten Raum beeinträchtigt und wirkt matt, selbst bei einem Kontrastverhältnis von 20.000:1.

Erweiterte Funktionen

• Wechselobjektive: Einige Projektoren der Oberklasse bieten die Möglichkeit, die Objektive je nach erforderlicher Projektionsentfernung auszutauschen. Diese Projektoren können zudem spezifische Einstellungen für verschiedene Objektive speichern, was die Konfiguration der Projektion entsprechend der gewünschten Projektionsentfernung erleichtert.
• Objektivverschiebung: Mit der Funktion “Lens Shift” können Sie die Position des projizierten Bildes anpassen, ohne den Projektor zu bewegen. Diese Funktion ist besonders nützlich, um das Bild am Bildschirm auszurichten, wenn der Projektor nicht richtig positioniert werden kann direkt vor dem Bildschirm.
• Funktionen zur Kantenüberblendung und Projektionsverzerrung: Mit diesen Funktionen können Sie Bildverzerrungen korrigieren, die durch die Projektion auf eine gekrümmte Leinwand entstehen, und mehrere Projektoren einsetzen, um ein größeres Bild darzustellen. Sie sind besonders nützlich, wenn Sie mehr Helligkeit benötigen oder auf eine große Fläche projizieren möchten. Im Allgemeinen, Wir empfehlen, alle diese Anpassungen direkt in der video mapping software vorzunehmen. alle Einstellungen in einem Tool zu vereinen und mögliche Probleme zu minimieren.
• HDBaseT und 3G-SDI: Diese Technologien ermöglichen die Übertragung von Videosignalen über große Entfernungen von bis zu 100 Metern und eignen sich daher ideal für die Live-Videoproduktion. HDBaseT ermöglicht die Übertragung von HDMI-Signalen über ein kostengünstiges CAT5e-/CAT6-Kabel, während 3G-SDI es ermöglicht, den Projektor über ein Koaxialkabel direkt an eine Videoquelle anzuschließen.
• 4K-Unterstützung: Einige High-End-Projektoren können 4K-Inhalte wiedergeben und liefern dabei ein schärferes und klareres Bild als HD-Projektoren, die mit Pixel-Shifting-Technologie arbeiten. Um diesen Vorteil voll auszuschöpfen, müssen Sie sicherstellen, dass Sie 4K-Inhalte projizieren.
• Mehrlaser-Antrieb: Diese Funktion ermöglicht die Erzeugung hoher Helligkeit, zum Beispiel 16.000 Lumen, durch den Einsatz mehrerer Laserdioden. Fällt eine Diode in einem Modul aus, sind nur eine begrenzte Anzahl von Dioden in der Reihe betroffen und werden umgangen, während die übrigen Dioden weiterarbeiten und so eine Helligkeit aufrechterhalten, die nahezu der vollen Intensität entspricht.
• Informationsmonitor: Einige Projektoren der Oberklasse verfügen über einen kleinen Bildschirm auf der Rückseite, der die Menüführung erleichtert und den Status des Projektors anzeigt, darunter Temperatur, Betriebszeit, Daten zum aktiven Signal sowie Fehlercodes.

Was ist EDID?

EDID ( Eerweitert DAnzeige IIdentifizierung D(ATA) ist ein Standard, der ermöglicht es einem Anzeigegerät (wie beispielsweise einem Projektor), seine Funktionen an eine Videoquelle zu übermitteln (z. B. ein Computer). Zu den EDID-Informationen gehören unterstützte Auflösungen, Bildwiederholraten, Bildschirmgröße und weitere wichtige Angaben. Diese Daten Stellen Sie die Videoquelle so ein, dass sie automatisch die am besten geeigneten Einstellungen für das Display auswählt.

Allerdings, Manchmal können Probleme im Zusammenhang mit der EDID-Verwaltung durch Computer auftreten. Beispielsweise kann es vorkommen, dass ein Computer die EDID-Daten eines Projektors nicht korrekt auslesen kann, was zu einer schlechten Bildschirmauflösung, falsch kalibrierten Farben oder sogar zum Ausbleiben des Videosignals führen kann. Wenn ein System zudem mehrere Anzeigegeräte mit unterschiedlichen Funktionen nutzt, kann die EDID-Verwaltung komplex werden, da Der Computer muss eine Reihe von Parametern auswählen, die für alle Bildschirme geeignet sind. Daher ist eine gute EDID-Verwaltung unerlässlich, um eine optimale Bildqualität und Kompatibilität zwischen verschiedenen Geräten zu gewährleisten.

The video mapping software HeavyM erkennt automatisch die an den Computer angeschlossenen Anzeigegeräte durch EDID. Was sind die Vorteile? Mit HeavyM können Sie:

• Konfigurieren Sie die Ausgabeverwaltung einmalig: Wenn Sie die Projektoren vom Stromnetz trennen und wieder anschließen, bleibt die Zuordnung erhalten und wird automatisch wiederhergestellt.
• den Computer aus- und wieder einschalten, die Software schließen und erneut öffnen sowie Projektoren aus- und wieder einschalten, ohne dass die Anzeigeeinstellungen verloren gehen.

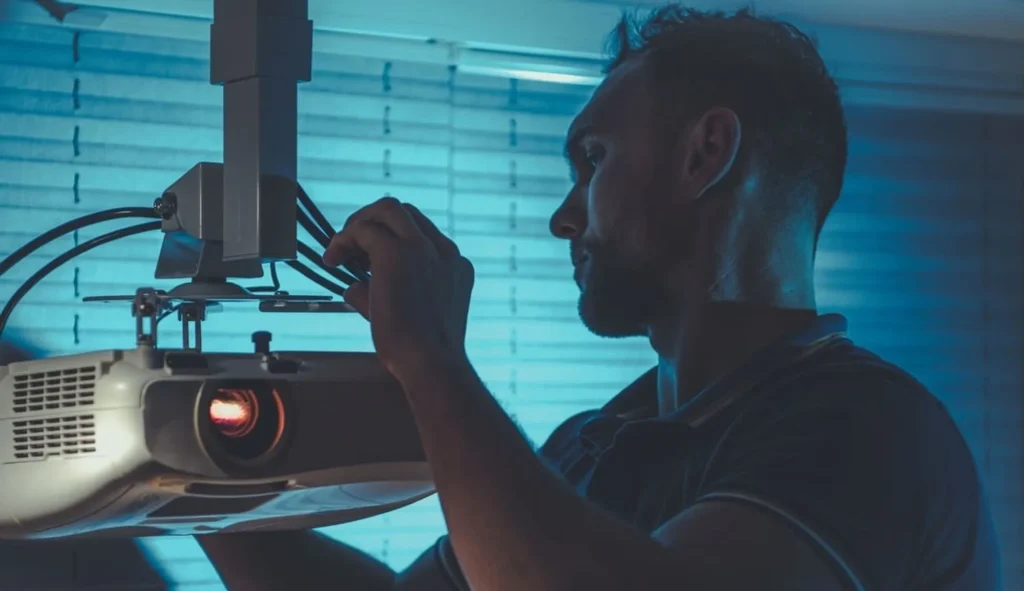

Ausrichtung und Montage eines Projektors

Die richtige Positionierung eines Projektors ist für das video mapping von entscheidender Bedeutung aus mehreren Gründen. Erstens muss die Projektion exakt auf die Flächen ausgerichtet sein, auf die das Bild abgebildet wird. Schon die geringste Abweichung bei der Ausrichtung des Projektors kann zu Verzerrungen im projizierten Bild führen, was den gewünschten visuellen Effekt beeinträchtigen kann. Zudem hängen Bildparameter wie Größe, Auflösung und Seitenverhältnis auch von der Entfernung und dem Winkel des Projektors zur Projektionsfläche ab. Schließlich, Eine falsche Ausrichtung kann zu Problemen mit Helligkeit und Kontrast führen, wodurch das projizierte Bild schwer zu erkennen oder zu genießen ist.

Um einen Projektor sicher zu befestigen, stehen verschiedene Methoden zur Verfügung. Eine der gängigsten ist unter Verwendung von Deckenhalterungen, mit denen der Projektor in einer geeigneten Höhe und im richtigen Winkel aufgehängt werden kann. Diese Halterungen sind in der Regel verstellbar, sodass die Ausrichtung des Projektors bei Bedarf angepasst werden kann. Bei temporären Installationen, Stative können verwendet werden, Sie erfordern jedoch besondere Vorsicht, um ein versehentliches Verrutschen zu verhindern. Wandhalterungen sind auch für Fälle erhältlich, in denen eine Deckenmontage nicht möglich ist. Unabhängig von der gewählten Befestigungsart, Es ist unbedingt darauf zu achten, dass der Projektor sicher befestigt ist und sich nicht verschieben kann, selbst bei Vibrationen oder Bewegungen in der Umgebung.

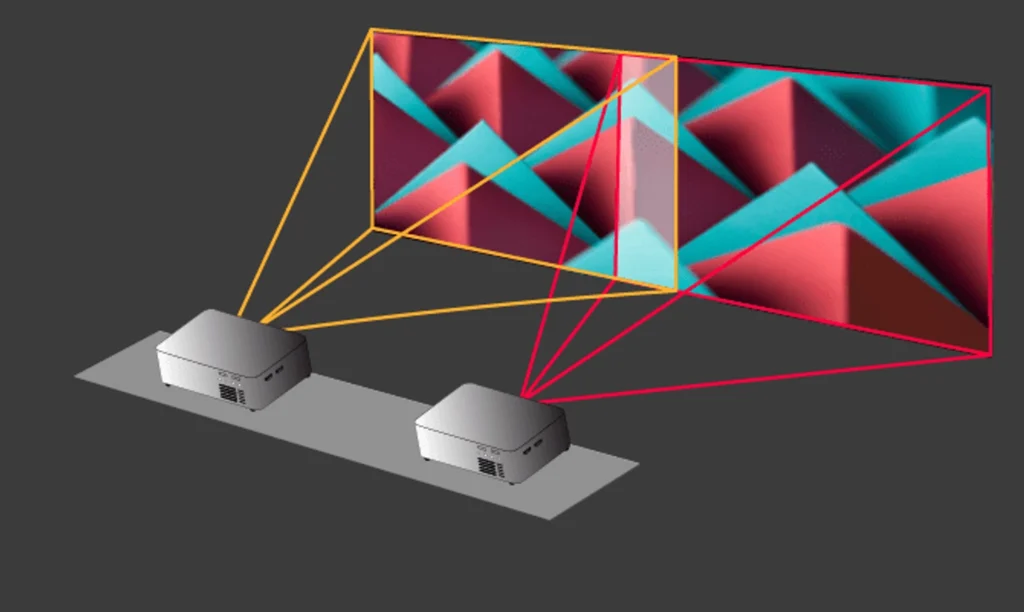

Mehrere Projektoren anschließen

Es gibt verschiedene Methoden, um Mehrere Projektoren anschließen an einen Computer, wobei jede Methode ihre eigenen Vor- und Nachteile hat. Die einfachste Methode besteht darin, mehrere Videoausgänge Ihres Computers zu nutzen, sofern diese vorhanden sind. Dazu können HDMI-, DVI-, DisplayPort- oder VGA-Anschlüsse gehören. Dies kann jedoch durch die Anzahl der von Ihrem Computer unterstützten Videoausgänge eingeschränkt sein.

Eine weitere Möglichkeit besteht darin, Verwenden Sie einen Video-Splitter, Das Gerät nimmt ein Videosignal vom Computer entgegen und teilt es auf mehrere Ausgänge auf, um es an verschiedene Projektoren weiterzuleiten. Das bedeutet jedoch, dass auf allen Projektoren derselbe Inhalt angezeigt wird. Diese Diese Lösung eignet sich oft nicht für video mapping.

Um die auf den einzelnen Projektoren angezeigten Inhalte genauer steuern zu können, können Sie ein Gerät verwenden, mit dem Sie verschiedene Videoquellen auf verschiedene Projektoren leiten können, wie beispielsweise das Matrox TripleHead oder Datapath FX4.

Wenn Sie daran interessiert sind, mehrere Projektoren im HeavyM-Modus zu verwenden, lesen Sie diesen Artikel: Wie man mehrere Projektoren in HeavyM verwendet

Kaufempfehlungen

Wenn Sie als Anfänger in das video mapping einsteigen möchten, empfiehlt es sich, mit einem Projektor zu beginnen, der ein gutes Preis-Leistungs-Verhältnis bietet. Ein Projektor mit einer Auflösung von 1920×1080 (Full HD) ist eine gute Wahl denn damit lassen sich scharfe und detailreiche Bilder projizieren. Auch die Helligkeit, gemessen in Lumen, ist ein wichtiger Faktor, den es zu berücksichtigen gilt. Eine Helligkeit von mindestens 3000 Lumen wird empfohlen für Vorführungen in Innenräumen, während für Projektionen im Freien eine Helligkeit von 5000 Lumen oder mehr erforderlich sein kann.

Beim Kauf eines gebrauchten Projektors sind einige Punkte zu beachten. Erstens, Überprüfen Sie den Zustand des Projektors und fragen Sie nach, wie viele Betriebsstunden die Lampe bereits hinter sich hat. Die Lebensdauer einer Projektorlampe beträgt in der Regel 1.000 bis 3.000 Stunden, und ihr Austausch kann kostspielig sein. Stellen Sie außerdem sicher, dass der Projektor in einwandfreiem Zustand ist, indem Sie ihn vor dem Kauf testen. Überprüfen Sie die Schärfe und Qualität des Bildes, und vergewissern Sie sich, dass keine toten Pixel vorhanden sind. Stellen Sie schließlich sicher, dass der Projektor über alle für Ihre Konfiguration erforderlichen Anschlüsse verfügt.

Weiter

Anschlüsse und Signalübertragung

Dieser Leitfaden wurde verfasst von HeavyM, ein Unternehmen, das sich seit 2013 auf video mapping spezialisiert hat.

Bei Fragen, Anmerkungen, Vorschlägen usw. nutzen Sie bitte dieses Kontaktformular: https://help.heavym.net/hc/requests/new. Eine Antwort wird innerhalb von 24 Stunden garantiert.

Häufig gestellte Fragen (FAQ)

Brauche ich für projection mapping einen speziellen Projektor?

Nein, für projection mapping kann jeder handelsübliche Digitalprojektor mit einem HDMI- oder DisplayPort-Eingang verwendet werden. Je nach Veranstaltungsort bevorzugen Fachleute jedoch Projektoren mit hoher Lumenleistung und Kurzdistanzobjektiven, um Schatten zu vermeiden und das Umgebungslicht zu überwinden.

Laser oder Lampe: Welcher Projektor eignet sich besser für mapping?

Für das video mapping sind Laserprojektoren (mit Phosphor) besonders empfehlenswert. Im Gegensatz zu Lampenprojektoren lassen sich Laser sofort ein- und ausschalten, haben eine Lebensdauer von mehreren Zehntausend Stunden, bieten konsistente Farben und können oft um 360 Grad geneigt werden, ohne dass es zu einer Überhitzung kommt.

Was ist die wichtigste Spezifikation für einen mapping projektor?

Die Lichtleistung, gemessen in ANSI-Lumen, ist die wichtigste Spezifikation. Je heller Ihre Umgebung ist, desto mehr Lumen benötigen Sie, um einen starken Kontrast auf Ihrer Projektionsfläche zu gewährleisten.

Wie gleicht die Software die Position des Projektors aus?

Selbst mit dem besten Projektor hat man selten einen perfekten Projektionswinkel. Spezielle Software wie HeavyM ermöglicht es Ihnen, digitale Verzerrungen und Maskierungen anzuwenden, um geometrische Verzerrungen zu korrigieren, sodass Ihr Bild perfekt zur physischen Architektur passt.
