多投影仪映射
当您的创意构想超出了单台投影仪所能呈现的范围时，您就需要一套可扩展的系统。无论是用灯光装点历史建筑，还是设计全沉浸式的360度空间，多投影仪映射技术都能将多个投影画面融合成一个统一的显示效果。本指南将带您了解实现这一效果所需的硬件、软件及相关技术。.
简而言之
单台投影仪通常难以提供足够亮度或覆盖范围来满足巨型建筑立面和360度沉浸式空间的需求，因此多投影仪系统对于大型数字艺术作品而言至关重要。要将多个重叠的光源融合在一起，需要进行精确的几何变形和边缘融合处理，从而形成一个没有可见接缝的、无缝衔接的视觉画布。如今，, 现代以视觉为先的软件 它取代了昂贵且极其复杂的媒体服务器，使创作者能够轻松路由多个输出并混合投影画面，而无需专门的工程团队。.
什么是多投影仪映射？
多投影仪映射是指利用两台或更多投影仪作为单一、统一的投影画布，以覆盖大型或复杂表面的过程。例如80米高的建筑立面、沉浸式穹顶，或是360°全景空间——在这些场景中，单台投影仪根本无法以足够的亮度覆盖每个角落。.

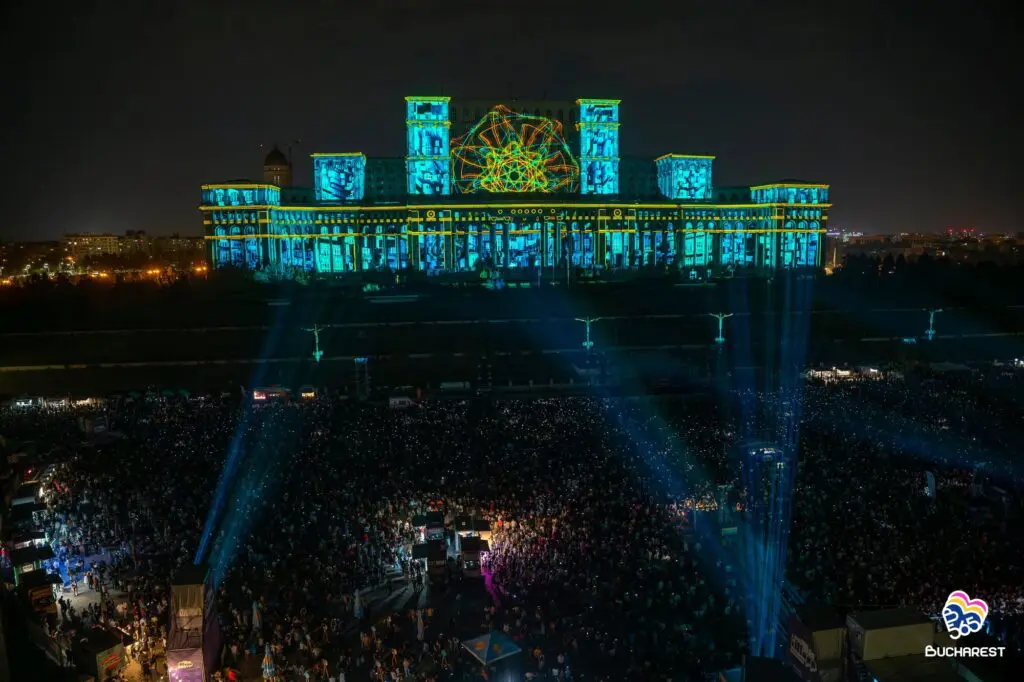

- 节日和公共活动: 市政厅和地标建筑在节日庆典或文化节期间化身为生动的画布
- 体育场内的仪式: 需要40台以上投影机，通过时间码在100多米范围内实现同步的开幕演出

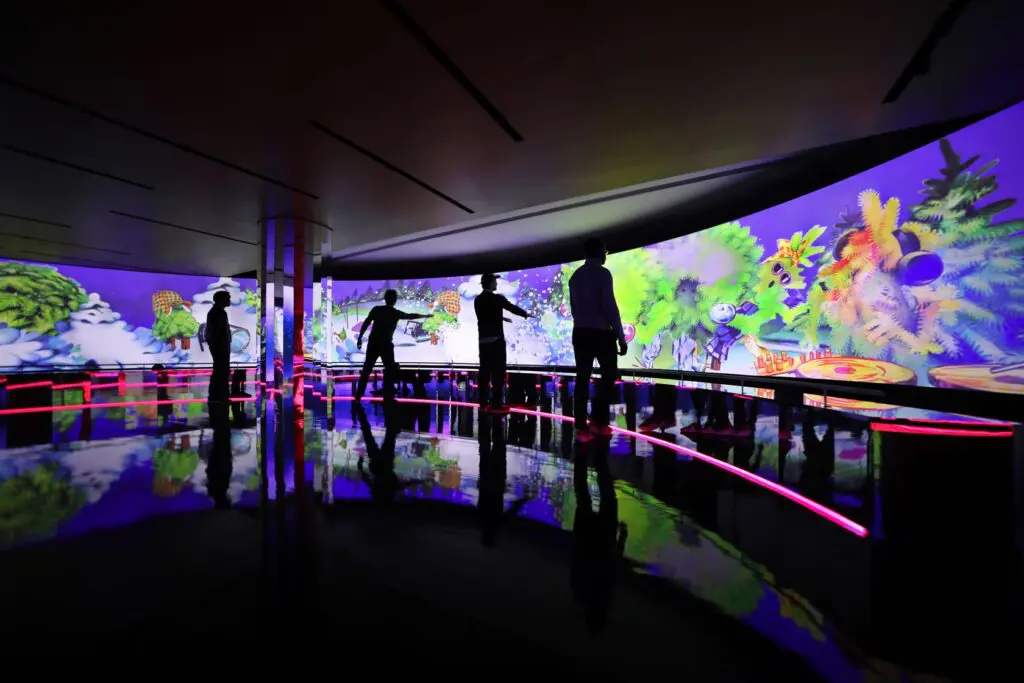

- 沉浸式艺术装置: 360°全景房间，其中墙壁、地板和天花板都变成了连续的视频环境
- 企业舞台设计: 投射在多个表面上的全景背景和风景元素
- 互动装置: 在雕塑和建筑元素上运用映射投影技术的博物馆和展览
该技术结合了多输出视频路由、针对每个投影表面的几何变形处理，以及将内容拉伸或分割至所有光束的功能。. HeavyM 旨在让活动策划者和数字艺术家能够轻松掌握这一工作流程，即使他们是第一次接触多投影仪项目也是如此。.
多投影仪系统的硬件配置
可靠的多投影仪投影映射首先要从正确地 计划中的硬件: GPU输出、信号分配及投影仪的选择。.
- GPU 选择: 对于 2 至 6 台投影仪，通常一块台式机显卡（如 NVIDIA GeForce RTX 3060/4060（4 个 mini-DP/HDMI 接口，12GB 显存）或 AMD Radeon RX 6700 XT）就足够了
- 视频分辨率限制: 每台投影仪通常以 1920×1080 （“全高清”）或 1920×1200（“WUXGA”），且总像素数必须在 GPU 的最大画布和带宽限制范围内（例如，RTX 4090 最高支持 32K×4K）
- 台式机与笔记本电脑: 笔记本电脑通常通过HDMI和USB-C/Thunderbolt提供2至3个物理输出接口，而配备专业显卡的台式机则提供4至6个原生输出接口
- 扩展至4个输出以上: 在台式机上添加第二块显卡，或使用专业级多输出显卡，例如 NVIDIA RTX A4000/A5000（4–8 个输出端口，20–24GB 显存）或 AMD Radeon Pro W6800
- 投影仪的一致性: 选择分辨率、亮度（户外建筑立面需6,000流明以上）一致且镜头类型兼容的设备，以简化对齐操作。.
专业建议 – 尽可能在整个系统中使用完全相同的投影机型号——同一制造商、同一系列。即使是同一品牌的两台投影机，其色温、白平衡和伽马响应也可能存在细微差异。如果设备型号不一致，边缘融合区域会显现出细微的色度差异，这些差异很难通过软件完全校正。.
管理多个GPU输出与CPU性能的权衡
CPU 负责管理整个系统的运行，而 GPU 则负责渲染大型多投影仪画布。对于多投影仪映射应用而言，GPU 性能、显存（对于复杂的 4K+ 画布，建议配备 8–12 GB）以及输出端口数量，远比 CPU 核心数量本身更为关键。.
HeavyM 利用 GPU 来渲染实时视觉效果和变形。在为专用映射工作站制定预算时，应优先选择现代 GPU，而非超高端 CPU。.
使用硬件分路器和视频墙处理器
硬件分路器将计算机输出的一个高分辨率信号分成多个投影机信号源。常见选项包括：
设备 | 价格范围 | 输出结果 | 最适合 |
|---|---|---|---|
$300–$600 | 4 | 活动、小型立面 | |
$2,000–$4,000 | 4 | 专业安装服务 | |
通用型 HDMI 2×2 / 1×4 分配器 | $150–$400 | 2–4 | 预算住房预测 |
工作流程如下：从GPU发送3840×2160或7680×2160的信号，然后由分路器将其拆分为多个1920×1080的输出信号，分别传输至各台投影仪。 其优势包括：所需GPU端口更少；从计算机到单一接点的布线更简单；对于固定布局，HeavyM可将其视为一块超宽屏幕进行处理。.
专业建议 – 对于长距离布线（20–80 米），请使用光纤 HDMI 延长器或 HDBaseT 4K 延长器。请确保支持 4K@60 4:4:4 格式——廉价设备可能会产生色度子采样瑕疵！
为多台投影仪设计统一的投影画面
“虚拟画布”功能可在软件内部将所有投影仪整合为一个逻辑分辨率网格。例如，三台并排放置的FHD投影仪可形成一个5760×1080的画布。.
- 线性全景图: 适用于宽幅背景布或建筑立面的 3×1 或 4×1 布局
- 2×2 网格: 四台投影仪环绕整个房间，或覆盖一个正方形的舞台背景
- 360°配置: 圆柱形沉浸式环境的环形布局
- L形布局: 舞台设计或建筑构件的转角凸出部分
在可能的情况下，请以原生组合分辨率制作内容——为 4×1 FHD 配置制作 7680×2160 分辨率的媒体文件可最大限度地提高清晰度。. HeavyM 允许用户定义多个输出，并自动将其对齐到内部画布的相应区域，无需手动进行像素计算。在构建数字画布之前，请根据实际测量数据（墙壁宽度、高度和观看距离）绘制投影仪布局草图。.
在各台投影仪之间同步高分辨率内容
所有投影仪都必须显示完全同步的帧，以避免画面撕裂以及动画在边缘处“断开”。在中小型系统中，通过使用一台计算机和一个软件时间轴同时向所有输出端供图来实现同步。.
对于大型体育场级别的演出，制作团队会使用通过同步锁相（genlock）、时间码以及定制控制系统的媒体服务器网络。. HeavyM 该方案针对单机多输出工作流进行了优化，从而使大多数大型项目能够避免这种复杂性。.
同步的最佳实践：
- 使用统一的刷新率（所有投影仪均设为60 Hz）
- 禁用操作系统级缩放和不必要的覆盖层
- 通过 DisplayPort 1.4 接口连接，可在需要时支持高带宽的 8K@60Hz 显示
如何对多台投影仪进行边缘融合？

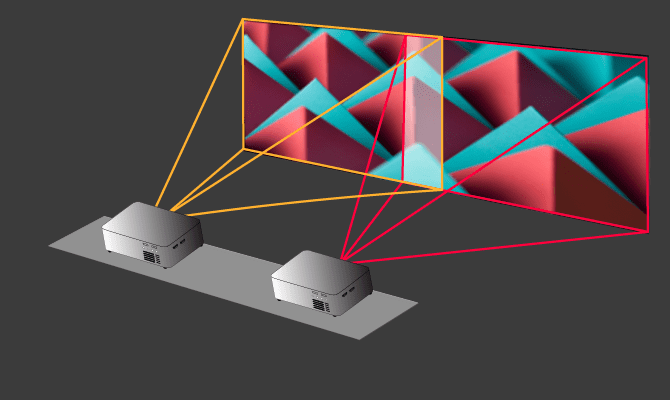

边缘融合是指将投影机画面相互重叠，并在重叠区域淡化其亮度，从而使观众看到一幅连续的投影图像的过程。如果没有进行适当的融合处理，在投影机重叠处会出现明亮的热点，在接缝处则会出现明显的接缝线。.
相邻投影机之间的典型图像宽度重叠范围为 10–25%（在 1920×1080 输出分辨率下相当于 200–400 像素）。这为平滑的渐变提供了足够的空间。 在软件中对融合效果进行微调之前，请通过投影仪菜单匹配每台投影仪的伽马值和亮度——将色温设置为相同值（6500K），禁用动态对比度，并锁定亮度设置。.
HeavyM 包含功能强大且易于使用的 边缘融合工具 该功能允许用户直接在重叠区域上实时绘制和调整混合曲线。混合控制采用软边渐变和羽化效果，因此即使在带有立柱或拱门的复杂表面上，从观众的角度看，接缝也依然不可见。.
边缘融合工作流分步指南
- 物理定位: 调整所有投影仪的位置并聚焦 从表面上看，确保物理重叠与逻辑区域（窗户之间、结构接缝处或计划中的内容划分）保持一致
- 测试图案: 在 HeavyM 上启用测试图案——网格、棋盘格或白色条纹——并将其显示在所有输出端口上，以便清晰地观察重叠现象和亮度差异
- 投影仪校准: 将所有设备的色温设置为相同，禁用自动对比度功能，并匹配亮度/对比度预设
- 软件混合: 使用 HeavyM 的混合控点拖动内侧和外侧混合边界，调整渐变形状，直到重叠区域呈现均匀效果
- 验证: 使用多张图像（白色、50%灰度、渐变条和移动线条）进行测试，以确保重叠区域内无可见条带或重影
不平整表面上的几何变形与映射
几何校正（变形）会弯曲和变形投影图像，使其能够正确地与不规则表面（如拱门、柱子、雕像或多层立面）对齐。在多投影仪映射中，每台投影仪通常投射建筑的不同部分，这意味着每个投影输出都需要各自的变形网格和遮罩。.
常见的技术包括：
- 角点定位: 平面矩形的4点调整
- 基于网格的畸变: 8–36 个控制点，用于曲面墙体
- 自由形式贝塞尔网格: 最多支持 16×16 的网格，适用于复杂的 3D 对象

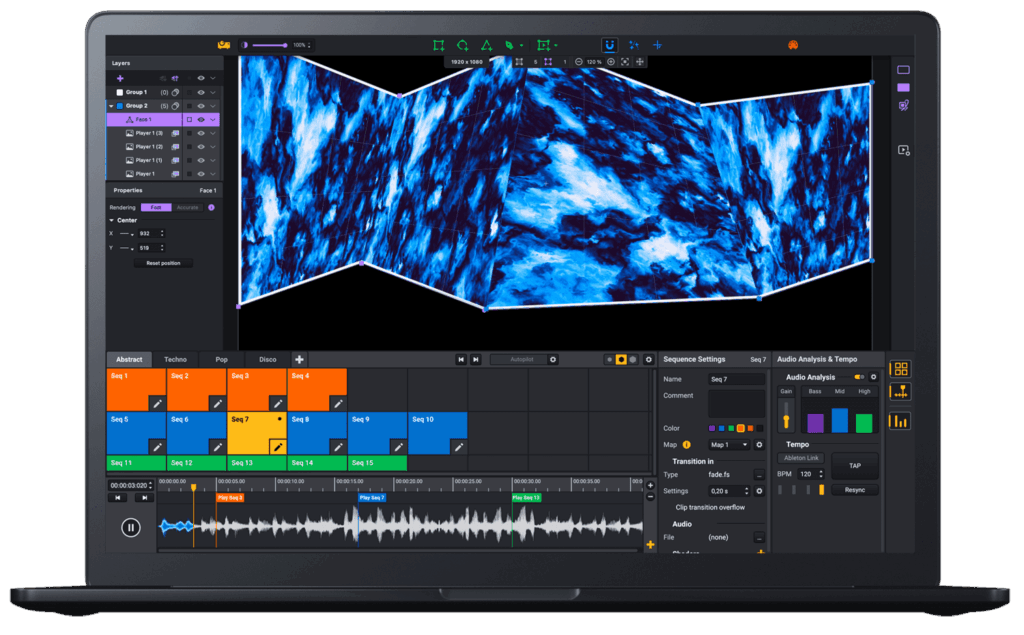

HeavyM 提供了交互式变形工具，用户可以在投影表面上直接拖动控制点，同时实时查看效果更新。精确的变形处理可避免出现文字变形、面部拉伸，或在表面深度发生变化处出现断线的情况。.
HeavyM 与用于多投影仪映射的复杂媒体服务器对比

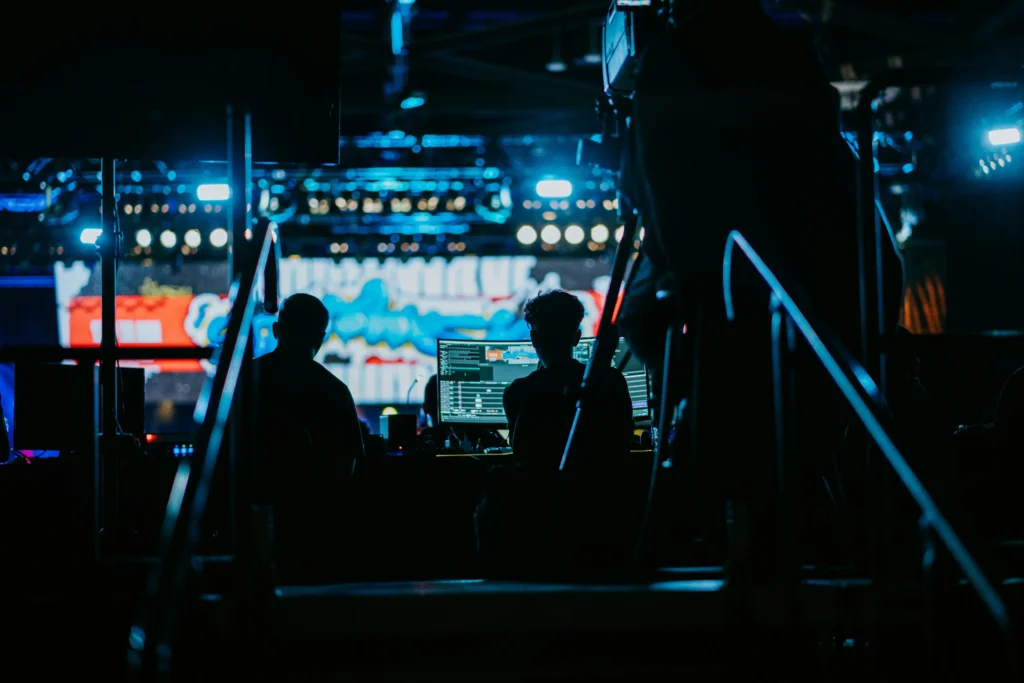

大型体育场或奥运开幕式级别的投影映射通常依赖于定制的媒体服务器网络——例如以下这类系统： 伪装 D3 涉及数十个同步节点、Genlock、时间码以及基于节点的定制编程。这些系统规模可超过$100,000，需要2至4周的专业编程工作。.
这些系统虽然功能强大，但对于大多数文化活动、节日庆典和企业演出来说，功能过于强大了。. HeavyM 是多投影仪映射的终极解决方案，因为它能够提供大规模、同步的演出效果，这需要 完全不需要编程. 活动策划者和艺术家无需聘请专业技术人员来编程复杂的媒体服务器，而是可以依靠一个 直观的拖放界面 以实现多台标准投影仪的无缝边缘融合。一旦巨幅投影画面对齐完毕，您即可立即使用 100多种内置视觉效果 这些功能会自动适应您的组合分辨率。该软件的原生 实时音频响应性 确保您的整个全景视觉效果能与节拍完美同步，同时通过标准协议（如）可轻松实现与专业舞台系统的无缝集成， OSC、MIDI、Art-Net/DMX、Syphon/Spout.
为什么 HeavyM 既适合多投影仪系统的初学者，也适合专家
初学者可借助引导式多投影机输出设置、预设以及可视化反馈，仅需一个晚上即可完成前两到三个投影机的融合。经验丰富的技术人员则会欣赏其对变形网格、融合曲线及协议集成的精准控制，从而缩短复杂现场的设置时间。.
HeavyM’该软件的无损工作流程允许用户在节目播出期间对变形、混合和内容进行迭代调整，并能即时更新视觉效果。项目易于备份和传输，支持工作室与自由职业操作员之间的协作工作流程。.
多投影仪映射应用示例
建筑外立面（3台投影仪）：2026年12月，一座宽30米的市政厅。每台10,000流明的投影仪覆盖10米长的区域，采用20%重叠模式。硬件：RTX 3060驱动5760×1080分辨率的投影幕。 对齐时间：畸变校正和融合处理约需4小时。.
360°沉浸式房间（6台投影仪）: 墙上安装了4台投影仪，天花板上安装了2台，共同构成了一幅连续的圆柱形全景画面，并辅以沉浸式的顶部艺术效果。所有设备均由一台 HeavyM 通过 Thunderbolt 连接 2× RTX A2000 的工作站，采用圆柱形网格变形技术。.
电影节舞台（5台投影仪）: 3台融合投影机用于呈现全景背景，另配2台投影机用于投射场景元素或雕塑。采用 Datapath Fx4 带 HeavyM 用于灯光集成的时间轴和DMX同步。.
可靠的多投影仪演示的技巧与最佳实践
- 按实际规模进行测试: 以实际亮度和分辨率运行整个演示，检查是否有丢帧、可见边缘和颜色不匹配的情况
- 锁定相机曝光: 在拍摄记录时，相机可能会将肉眼无法察觉的接缝放大
- 将一切记录在案: 记录投影仪的位置、镜头设置、, HeavyM 项目版本以及供将来重新安装时参考的布线图
- 循序渐进地扩展: 先从两台投影仪开始，掌握畸变校正和画面融合技术，待团队熟悉操作后，再扩展到3至6台投影仪
- 制定提速计划: 预先构建的模板和预设，可将现场校准时间从数天缩短至数小时
准备好扩展您的画布了吗？
多投影仪映射技术已不再是预算高达六位数且拥有专职工程团队的公司专属。只要配备合适的硬件设备并使用易于上手的软件，任何创作者都能制作出令人惊叹的大型全景投影作品。.
别再让硬件的局限性束缚你的创意了。. 下载 HeavyM 免费试用版 今天, ，连接好投影仪，今晚就来无缝融合你的第一幅巨型视觉画布吧。.
