Guia sobre vídeo mapping com vários projetores

Resumo

Quando um único projetor já não é suficiente devido ao tamanho da superfície, à falta de potência luminosa ou às necessidades de resolução, torna-se necessário recorrer à multiprojeção. Este guia explica quando se deve empilhar ou combinar projetores, as regras rigorosas para a sincronização da saída de imagem e o processo exato, passo a passo, de combinação de imagens, para garantir um resultado visual impecável.

Quando um único projetor já não é suficiente em termos de área de projeção, intensidade luminosa, resolução ou posicionamento, é necessário combinar vários projetores para formar uma única imagem. A instalação de vários projetores requer precisão, uma sincronização específica e uma metodologia rigorosa para garantir que a imagem final pareça contínua.

👉 Pronto para combinar vários projetores sem esforço? Descarregue a versão de avaliação gratuita do HeavyM e deixe que as nossas ferramentas integradas de fusão de bordas façam o trabalho pesado por si!

Quando se deve utilizar vários projetores?

Deve passar de uma configuração com um único projetor para uma configuração com vários projetores quando se deparar com as seguintes situações:

• A área de superfície é demasiado grande: A imagem ocupa cerca de 20-25 m² numa sala escura (ou mais num ambiente bem iluminado).
• Intensidade luminosa insuficiente: Mesmo na potência máxima, a imagem carece de contraste, o que obriga a “empilhar” projetores para aumentar a intensidade luminosa.
• Densidade de píxeis insuficiente: São necessários mais píxeis para texto pequeno ou detalhes, o que exige a utilização de “mosaicos” com fusão de bordas para aumentar a resolução aparente.
• Restrições de colocação: Devido às distâncias de projeção, às proporções, aos obstáculos ou às sombras, são necessários vários ângulos para proporcionar uma melhor cobertura da cena.
• Redundância prevista (crítica em tempo real): Por razões de segurança, são necessários dois projetores por zona; se um deles avariar, a imagem continua visível.
• Formatos complexos: A superfície de projeção é muito larga, muito alta ou apresenta um relevo acentuado, pelo que precisa de ser dividida em áreas mais fáceis de calibrar.

Empilhamento vs. Fusão com bordas suaves

Dependendo do seu objetivo, irá utilizar uma das duas principais técnicas de multiprojeção. Aqui está uma comparação para o ajudar a escolher o método certo:

Caraterística	Empilhamento	Mistura com bordas suaves

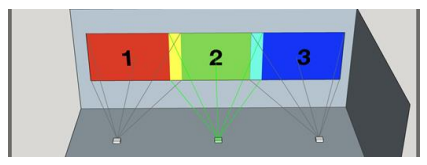

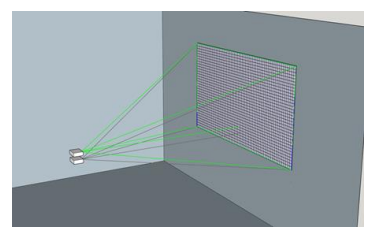

Definição	Sobrepor exatamente a mesma imagem com dois ou mais projetores para combinar o feixe de luz numa única área.	Montagem de vários projetores lado a lado (ou um acima do outro) com uma área de sobreposição onde é aplicado um efeito de transição gradual.
Quando utilizar	A área de cobertura é adequada, mas os lúmenes são insuficientes, ou para garantir redundância de segurança. Não o utilize para ampliar uma imagem.	A superfície é demasiado grande/alta para um único projetor, ou para aumentar a resolução aparente.
Pré-requisitos	Projetores idênticos (mesma ótica/fonte de luz/horas de utilização), mesma resolução/frequência/EDID, saídas sincronizadas, suporte rígido.	Projetores idênticos (sistema ótico/fonte de luz) e configurações exatamente iguais.
Realidades técnicas	O ganho real de luminosidade é de ≈ +80-90% (não exatamente ×2). A nitidez final da imagem corresponderá à do projetor menos nítido dos dois.	É necessário nivelar os projetores e aplicar uma curva de fusão por software para combinar as imagens de forma harmoniosa.

Como e quando sincronizar as saídas dos projetores?

A sincronização da saída garante que todas as imagens mudem exatamente ao mesmo tempo em cada projetor ou ecrã.

Efeitos visíveis sem sincronização: Se as suas saídas não estiverem sincronizadas, irá observar distorções no ecrã, cintilação nas bordas durante a mistura de imagens e um desvio gradual ao longo de vários fotogramas. As linhas ou os objetos parecerão cortados nas junções, as bordas de fundição irão pulsar, os loops de vídeo deixarão de se encadear após alguns minutos e irá notar uma latência irregular com micro-interrupções em cada saída.

Quando a sincronização é essencial:

• Combinação ou mosaico (utilização de vários projetores para a mesma imagem).
• Ecrãs lado a lado, visíveis simultaneamente para o público.
• Elementos animados (texto ou objetos em movimento) que atravessam várias superfícies.
• Atuações em tempo real com música ou artistas que exijam um ritmo constante.

Quando a sincronização NÃO é necessária:

• Quando se utiliza um único projetor.
• Superfícies separadas que apresentam conteúdos totalmente independentes (sem que haja objetos a passar entre elas).
• Conteúdo estático (imagens fixas), elementos visuais com pouco movimento ou utilização de curta duração.
• Ecrãs localizados em diferentes áreas físicas, onde o público não os pode comparar simultaneamente.

A regra simples: Se o público puder comparar duas arestas ao mesmo tempo, é necessário sincronizar. Caso contrário, pode-se tolerar a assincronia, mas deve-se manter as configurações iguais para evitar surpresas.

👉 A gestão de várias saídas pode ser complexa. O HeavyM simplifica os fluxos de trabalho com múltiplas projeções. Experimente o HeavyM ainda hoje para gerir de forma integrada várias saídas a partir de um único computador!

Quais são os conceitos-chave da fusão de bordas?

O objetivo da fusão de bordas é tornar a área de sobreposição completamente invisível quando várias imagens formam uma única imagem. O princípio consiste em criar uma sobreposição controlada e, em seguida, aplicar uma curva de mistura (um desvanecimento) para que a luminância se some sem criar um realce muito brilhante.

A ordem exata das operações (siga sempre esta ordem)

Para obter uma mistura perfeita, siga estes passos exatamente nesta ordem:

1. Posicionamento físico perfeito: Certifique-se de que os projetores estão na perpendicular e na horizontal.
2. Ajustes óticos: Ajuste a focagem, o zoom e o deslocamento da lente para criar linhas paralelas (mantenha a distorção trapezoidal a zero, se possível).
3. Geometria de precisão: Se necessário, aplique uma ligeira distorção à imagem.
4. Definir a sobreposição: Defina a área de sobreposição para 10-20% da largura da imagem.
5. Aplicar a curva de mistura: Evite curvas lineares, uma vez que estas são frequentemente demasiado visíveis; opte por formatos de curva cosseno ou em S.
6. Equalizar a saída: Equilibre o brilho, o gama e a cor/equilíbrio de brancos entre todos os projetores.
7. Verifique o padrão: Verifique o resultado final utilizando uma grelha e escalas de cinzentos.

Armadilhas comuns a evitar

Mesmo os técnicos experientes podem cometer erros durante a mistura. Esteja muito atento a estas armadilhas comuns:

• Sobreposição demasiado estreita: Se a sobreposição for inferior a 10%, aparecerá um destaque ou uma linha visível na junção.
• Curva mal escolhida: Uma curva de mistura incorreta resultará numa faixa de luminância visível ou numa zona escura na imagem.
• Calibração de cor ignorada: Se os projetores não tiverem as cores sincronizadas, aparecerá uma tonalidade completamente diferente na área de sobreposição.

👉 Pronto para criar ambientes imersivos perfeitos? O HeavyM oferece funcionalidades avançadas e fáceis de utilizar para a fusão de bordas. Descarregar o HeavyM agora e comece a criar projeções gigantescas!

Perguntas frequentes (FAQ)

Qual é a diferença entre o «stacking» e o «edge blending»?

O «stacking» consiste em sobrepor a mesma imagem, proveniente de vários projetores, numa única superfície, para aumentar o brilho global (resultando num ganho de cerca de 80-90%). A fusão de bordas (ou «soft-edge») coloca as imagens projetadas lado a lado ou uma acima da outra e outra abaixo, com uma sobreposição de 10-20%, para criar uma única imagem muito maior e com maior resolução.

Qual é a sobreposição necessária para a fusão de bordas?

Para uma transição suave e invisível entre dois projetores, deve criar uma área de sobreposição que abranja 10% a 20% da largura da imagem. Se a sobreposição for inferior a 10%, corre o risco de criar uma linha visível ou um realce acentuado na junção.

Por que é que as bordas da minha projeção misturada estão a pulsar?

As bordas a pulsar, os efeitos de rasgo ou as linhas que se cortam nas junções ocorrem quando as saídas dos projetores não estão devidamente sincronizadas. Se vários projetores formarem uma única imagem, as suas frequências e saídas têm de estar perfeitamente sincronizadas para que os fotogramas mudem exatamente no mesmo milésimo de segundo.

Que curva de mistura devo utilizar para a multiprojeção?

Deve evitar utilizar uma curva de mistura linear, uma vez que esta costuma tornar a área de transição demasiado visível. Em vez disso, opte por uma curva cosseno ou em S, que atenua suavemente a luz para que a luminância de ambos os projetores se somem de forma harmoniosa, sem destacar a sobreposição.
